Описание:

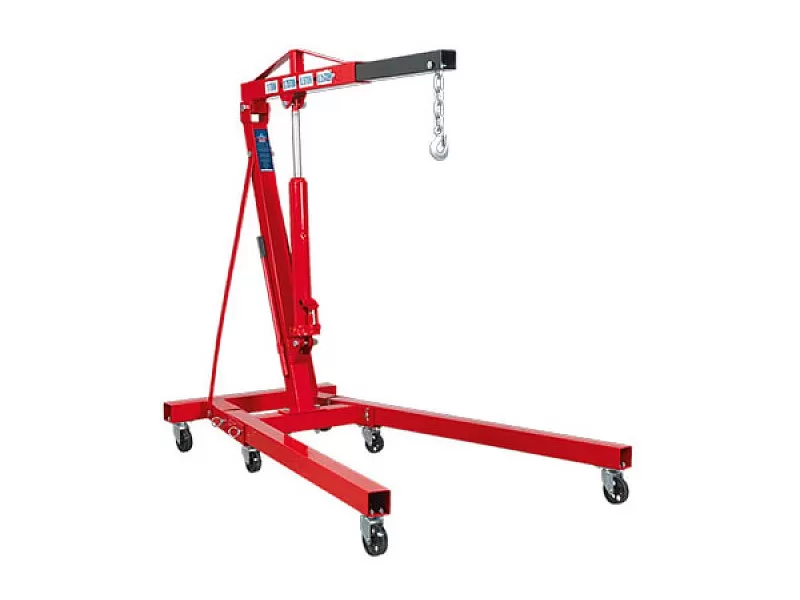

Супер икономичен модел Сгъваем кран-жирав за двигатели, доставен в разглобена форма за намалени транспортни разходи. Бързо сгъваемият модел осигурява лесно съхранение и транспортиране
тежкотоварни колела. Тежи само 75 кг и е перфектен за мобилна употреба или употреба в работилница. Страничен достъп до помпата с подвижна дръжка.
Характеристики и предимства:
• Повдига 1000 кг при 825 мм разширение на стрелата.
• Супер икономичен модел, доставен в разглобена форма за намалени транспортни разходи - изисква малко самостоятелно сглобяване.
• Бързо сгъваемият дизайн осигурява лесно съхранение и транспортиране.
• Издръжливи колелца.
• Тежи само 77 кг и е перфектен за мобилна употреба или употреба в работилница.
• Страничен достъп до помпата с подвижна дръжка.
• Модел № SC10
Технически данни:
- Номинален капацитет
- Безопасно работно натоварване (SWL) 1t (тествано до 50% претоварване).
- Повдигаща се капачка. на позиция 1: ............................................. .1000 кг
- Повдигаща се капачка. на позиция 2: ............................................. ...750 кг
- Повдигаща се капачка. на позиция 3: ............................................. ...500 кг
- Повдигаща се капачка. на позиция 4: ............................................. ...250 кг
- Тегло: ................................................ ..............................77кг
- 3.1.1. Възможност за проектиране: Тестово натоварване 50% претоварване.
- 3.1.2. За описание на условията в експлоатация и извън нея вижте раздел
- 3 Безопасност, Раздел 4 Поддръжка и Раздел 6 За собственика и оператора
Отговорности.
- 3.1.3. Кранът е снабден с байпасен клапан, който ще предпази буталото от разширяване.
- 3.1.4. За приложения вижте Раздел 1 Безопасност.
- 3.1.5.За система за управление, вижте фиг.3 за освобождаващ клапан, помпа и дръжка. Работата е обяснена в раздел 5.
- 3.1.6. За изискванията към условията на земята вижте Раздел 1 Безопасност.
- 3.1.7.За информация относно части и материали, изискващи спец техники за ремонт вижте Раздел 6 Поддръжка.
Монтаж/Съхранение:
4.1. МОНТАЖ
- 4.1.1. Разопаковайте продукта и проверете съдържанието спрямо списъка с части, включен в тези инструкции. Ако има повредени или липсващи части незабавно се свържете с вашия доставчик. Препоръчваме двама души да сглобят крана.
- 4.1.2. Поставете всички части на подходящите позиции, готови за сглобяване.
- 4.1.3. Когато сглобявате, уверете се, че сте поставили обикновена шайба, след това заключваща шайба, преди да поставите гайките върху болтовете.
- 4.1.4. Сглобете първо основната рама на крана, оставяйки хидравличния цилиндър до последно.
- Забележка: На този етап всички гайки и болтове трябва да бъдат затегнати само с пръст.
- 4.1.5. Свържете основата на модула на буталото към монтажа на модула на бутана.
- 4.1.6. Повдигнете повдигащото рамо и внимателно го преместете, докато цилиндърът пасне на конзолата на рамото. Захванете щифта и го закрепете с предоставените крепежни елементи.
- 4.1.7. Сега затегнете всички гайки и болтове на основната рамка. Сглобете и поставете краката и ги намерете с предоставените заключващи щифтове.
- 4.1.8. Преди да използвате крана, поставете ръкохватката за изпомпване върху освобождаващия клапан и завъртете обратно на часовниковата стрелка. С дръжката, поставена в гнездото на помпата, помпайте 20 пъти през целия ход, като по този начин обезвъздушите хидравличната система всеки въздух, който може да е влязъл по време на транспортиране.
4.2. СЪХРАНЕНИЕ

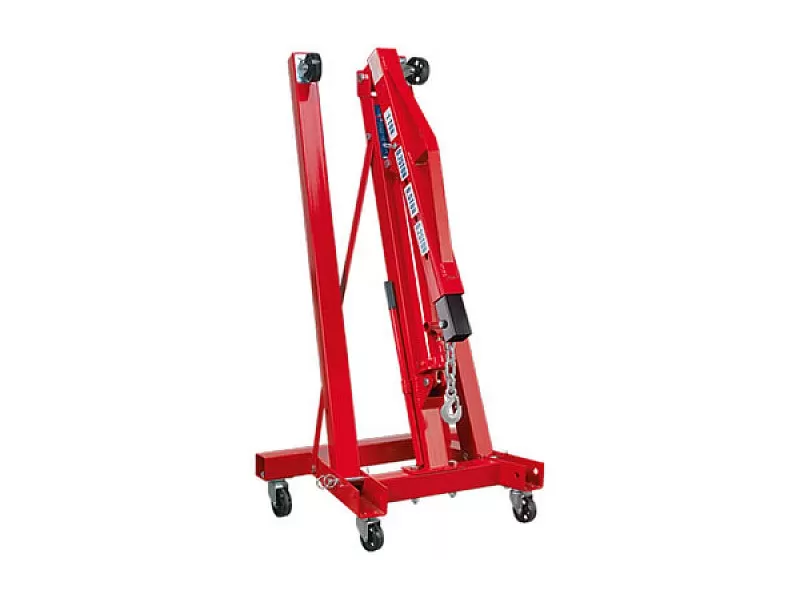

- 4.2.1.Винаги съхранявайте крана напълно затворен, така че стрелата да е в най-ниско положение и бункерът да е затворен (фиг.2).
- 4.2.2. За да спестите място, краката могат да бъдат сгънати в изправено положение и закрепени на място с помощта на заключващи щифтове (фиг.2).
Инструкции за употреба:
Обърнете се към раздел 6.2 относно проверка преди всяка употреба
ЗАБЕЛЕЖКА: УВЕРЕТЕ СЕ, ЧЕ СТЕ ПРОЧЕЛИ И РАЗБРАЛИ ИНСТРУКЦИИТЕ ЗА БЕЗОПАСНОСТ НА НАЧАЛОТО НА ТОЗИ РАЗДЕЛ ПРЕДИ ДА ЗАПОЧНЕТЕ С КРАНА.
- 5.2.1. Използвайте вдлъбнатината на дръжката на помпата, за да затегнете освобождаващия клапан, като го завъртите здраво по посока на часовниковата стрелка.
- 5.2.2. Поставете дръжката в гнездото на помпата и помпата, стрелата ще се повдигне. Продължете да помпате, докато стрелата достигне височината, на която може да се закрепи товарът.

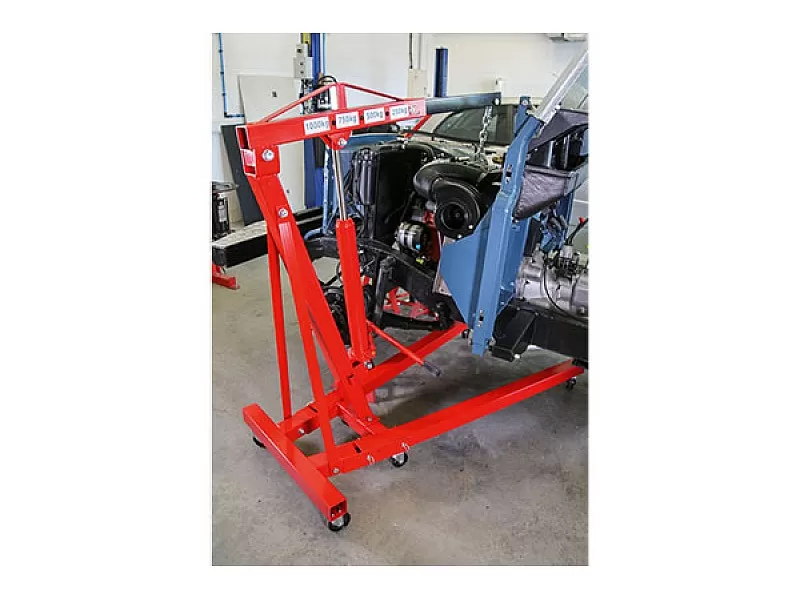

- 5.2.3. Свържете куката на крана към товара с помощта на подходящ сертифициран сапан или опорна греда. Уверете се, че сте запознати с теглото на товара и проверете дали е в рамките на капацитета на кран (при удължението на стрелата, което използвате) и сапана или опорната греда. При премахване двигателите гарантират, че знаете тежестта, която трябва да повдигнете. Използвайте само препоръчаните точки на повдигане от производителя на автомобила.
- 5.2.4. Повдигайте само директно над товара. НЕ вдигайте товара под ъгъл!
- 5.2.5. За да свалите товара, поставете ръкохватката върху освобождаващия клапан в основата на цилиндъра и завъртете МНОГО БАВНО обратно на часовниковата стрелка, като избягвате внезапно движение. Не позволявайте внезапно падане на товара.
- 5.2.6. Кранът не е транспортно средство, но може да се използва за преместване на товара работил върху. За да направите това, свалете товара и стрелата внимателно до най-ниската възможна точка преди това опитвайки се да се движи. Не се опитвайте да преместите крана настрани. Кранът не е проектирани да издържат натоварването за неопределено време. Когато преместите товара, спуснете товара върху сигурна и подходяща работна база, като сте напълно наясно със собственото си местоположение и местоположението на други хора спрямо спускащия се товар.
- 5.2.7. Когато товарът е закрепен, отстранете повдигащата сапана, опорната греда и т.н. и поставете крана в безопасно място с напълно спусната стрела.
Поддръжка/Инспекция
ЗАБЕЛЕЖКА: Кранът ТРЯБВА да се поддържа чист и сух и да се поддържа в съответствие с тези инструкции.
6.1. Смазване
- 6.1.1. Ежемесечно смазвайте всички работни части.
- 6.1.2. Бутанът е пълен с хидравлично масло и трябва само от време на време да се долива. За случайно доливане НЕ използвайте спирачна течност, тъй като това ще повреди хидравличните уплътнения.
- 6.1.3. Използвайте само масло за хидравлични крикове с добро качество (Sealey Part No: HJO500MLS или HJO5LS). НЕ ПЪЛНЕТЕ.
- 6.1.4. След напълване с хидравлично масло проверете функционирането на крана и продухайте въздуха от системата, както е необходимо (вижте 4.1.8).
- 6.2. Проверка и преглед на крана преди употреба
- 6.2.1.Преди всяка употреба на крана трябва да извършите проверка за течове, повреди и разхлабени или липсващи части.
- 6.2.2. Кранът на работилницата трябва да бъде прегледан незабавно, ако е бил подложен на необичайно натоварване или удар. Препоръчва се такъв прегледът се извършва от оторизиран сервиз.
- 6.2.3. Собственикът и/или операторът трябва да са наясно, че ремонтът на това оборудване ще изисква специализирани знания и съоръжения.
- 6.2.4. Препоръчва се годишен преглед на сервизния кран от оторизиран сервиз.
- 6.2.5.Неразрешените части може да са опасни и да анулират гаранцията.
- Забележка: Моля, вижте определението за „инспекция“ и „преглед“ по-долу.
Инспекция:
Оглед на крана за дефекти и проверка на работата на органите за управление, ограничителните и индикационните устройства без натоварване на крана.
Това е много повече от проверка, но обикновено не изисква демонтиране на която и да е част от крана, освен отстраняване или отваряне
на капаци или корпуси.
Преглед:
Проверка, че кранът може безопасно да продължи да работи, включително функционален тест на всички предпазни устройства, т.е. ограничаващи, показващи оборудване, спирачки, съединители, предпазни клапани и т.н., за да проверите дали те работят в рамките на изискваните толеранси. Прегледът е нещо повече задълбочено от проверка.
1. Безопасност
- Поддържайте крана, повдигащите сапани, опорите и гредите в добро работно състояние. Следвайте изискванията за проверка, както е описано в Раздел 4 Поддръжка. Предприемете незабавни действия за ремонт или замяна на повредени части, като се свържете с вашия доставчик. Уверете се, че всички аксесоарите за повдигане са надлежно сертифицирани. Ако кранът е повреден, незабавно го извадете от експлоатация.
- Уверете се, че повърхността, върху която се използва кранът, е равна, твърда и способна да издържи теглото на крана при максимално натоварване - ние препоръчайте бетон. Никога не използвайте крана върху асфалт или други меки повърхности.
- Уверете се, че краката на крана и удължителят на стрелата са заключени преди употреба.
- Дръжте деца и неоторизирани лица далеч от работната зона.
- Поддържайте работната зона чиста и подредена, свободна от несвързани материали и се уверете, че има подходящо осветление.
- Уверете се, че товарът не надвишава максималния капацитет на повдигане на крана. Претоварването на крана е опасно. Когато е подходящо, използвайте само точките на повдигане, препоръчани от производителя на артикула за повдигане, напр. двигател на превозното средство.
- Преди повдигане на товара се уверете, че стрелата на крана е в най-ниската практична позиция, че няма препятствия, които могат да закачат товара докато се повдига и че зоната над стрелата е свободна.
- За да избегнете нараняване, бъдете напълно наясно с местоположението на себе си и на другите хора по отношение на повдигането и спускането на товара.
- Поддържайте здрава основа и равновесие и се уверете, че подът не е хлъзгав.
- Уверете се, че заключващият болт и гайка на удължението на стрелата са на място, преди да повдигнете.
- Уверете се, че центърът на тежестта винаги остава вътре в основата на крана.
- НЕ впрягайте товара под ъгъл и не използвайте приспособления, които не са проверени като подходящи за целта.
- НЕ позволявайте на товара да се люлее по време на повдигане.
- НЕ позволявайте внезапно падане на товара. Намалете натоварването внимателно, като се уверите, че сте напълно наясно със състоянието на повърхността, върху която товарът трябва да бъде поставен.
- НЕ натоварвайте крана над номиналния му капацитет за всяка определена позиция на разширение на стрелата, както е посочено в раздел 2. Капацитетът на крана намалява, когато стрелата е удължена.
- НЕ поставяйте никоя част от тялото си под товара.
- НЕ използвайте крана за преместване или транспортиране на товар, освен за повторно позициониране (вижте 3.2.6). Кранът е само повдигащо устройство.
- НЕ прилагайте страничен натиск върху която и да е част от крана по време на повдигане или когато товар е окачен.
- НЕ се опитвайте да регулирате предпазния клапан, който е настроен и запечатан от производителя.
- НЕ използвайте този продукт за изпълнение на задача, за която не е предназначен.
- НЕ използвайте крана, докато сте уморени или под въздействието на наркотици, алкохол или упойващи лекарства.
- НЕ се качвайте на крана.
- Когато не се използва, сгънете крана и го съхранявайте на безопасно, сухо място, защитено от деца.
- Този кран е предназначен за повдигане в гараж или работилница.
- ПРЕДУПРЕЖДЕНИЕ! Неспазването на инструкциите за безопасност и предупреждения може да доведе до повреда и/или лично нараняване и ще направи невалиден
Гаранция.
ЗАБЕЛЕЖКА: УВЕРЕТЕ СЕ, ЧЕ СТЕ ПРОЧЕЛИ И РАЗБРАЛИ ИНСТРУКЦИИТЕ ЗА БЕЗОПАСНОСТ В НАЧАЛОТО НА ТОЗИ РАЗДЕЛ, ПРЕДИ ДА ЗАПОЧНЕТЕ КРАНЪТ
